■ ヘッドホン・イヤホン測定系使用機材と構成（2014年5月～）

［音圧周波数特性測定系］

Fig.1 Sound Pressure Level Measurement System

音圧特性はARTA SoftwareのSTEPSというソフトを使用します。マルチメーターで電圧を測定し，1mW相当の入力(1kHz)になるようにヘッドホンアンプのボリュームを調整します。

使用したヘッドホンアンプGRACE DESIGN m902の出力インピーダンスは約1.23Ωです。

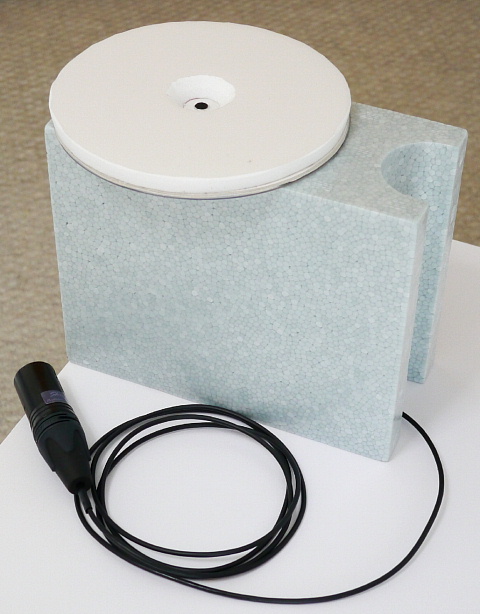

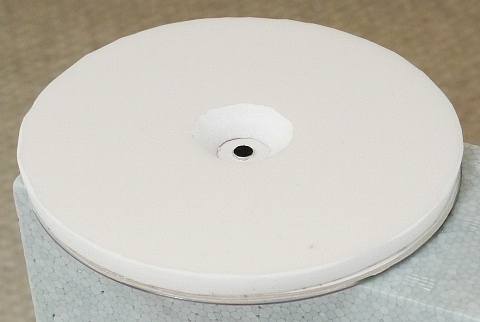

測定用のマイクには定評のあるPanasonic WM-61Aを使用します。データシート上の平坦な帯域は20Hz-16,000Hzですが，20,000Hzくらいまでの音圧も拾っています（平坦かどうかはわかりませんが）。ヘッドホン測定用マイク治具をFig.2に示します。

このマイクは通常はプラグインパワー方式で使いますが，今回はこのマイクをファンタム電源で使用できるように改造および回路の追加を行ったものを使用しました。これは「ShinさんのPA工作室」で製作されている「ファンタム式パナ改マイク fetII」というマイクからマイクカプセルを取り外し， WM-61Aを裸の状態のままにしたものをカスタムで製作していただいたものです（Shinさん，有り難うございました）。これを自作治具に取り付けました。お陰様で測定系全体をシンプルにし，信頼性を上げることが出来ました。

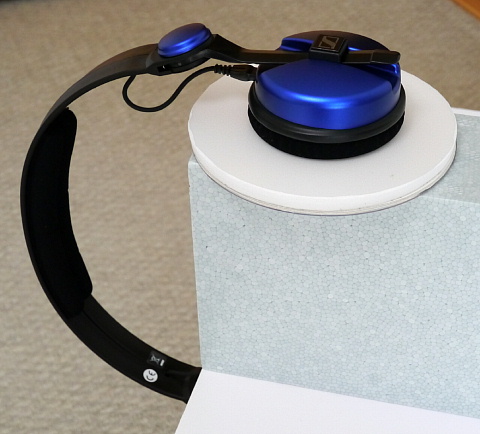

この治具をテーブルの端に設置し，Fig.3のように治具とテーブルとを挟み込むようにヘッドホンを装着し，片方ずつ測定します。
