■ ヘッドホン・イヤホン測定系使用機材と構成（2014年1月～）

［音圧周波数特性測定系］

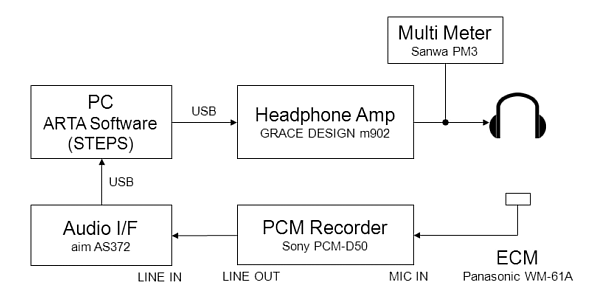

音圧特性はARTA SoftwareのSTEPSというソフトを使用します。 PCMレコーダはプラグインパワー対応のマイクアンプ兼レベル調整用として使用しています。マルチメーターで電圧を測定し，1mW相当の入力(1kHz)になるようにヘッドホンアンプのボリュームを調整します。

使用したヘッドホンアンプGRACE DESIGN m902の出力インピーダンスは約1.23Ωです。

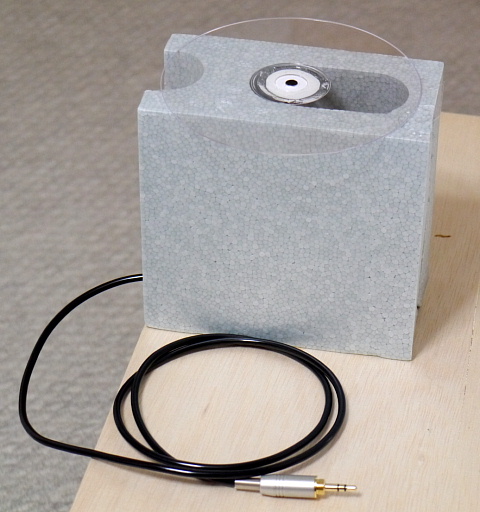

測定マイクの周波数特性は，平坦な帯域が20Hz-16,000Hzですが，一応20,000Hzまでの音圧も拾っています（フラットかどうかはわかりません）。ヘッドホン測定用マイク治具をFig.2に示します。

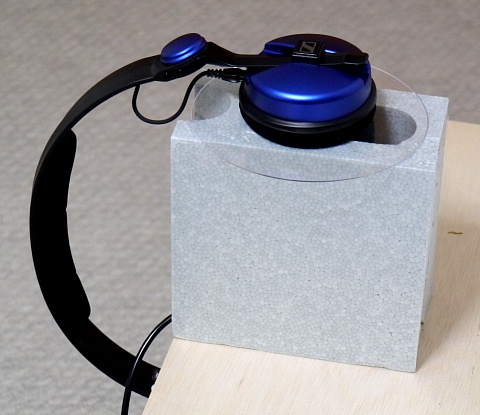

この治具をテーブルの端に設置し，Fig.3のように治具とテーブルとを挟み込むようにヘッドホンを装着し，片方ずつ測定します。

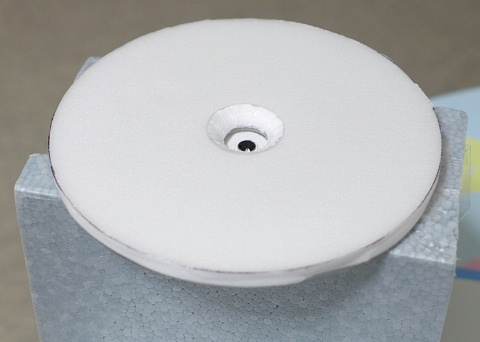

本来であれば，IEC規格に沿った人工耳やカプラーを使うのが望ましいのですが，個人で入手できるようなものではありませんので，ヘッドホンの場合はFig.4のような簡易的にIEC60318-1規格の人工耳に似せたアダプター（カプラー）も使って測定しています。

アダプターは，『のりパネ』という厚さ7mmの発泡スチロールボードを加工して作成しています。

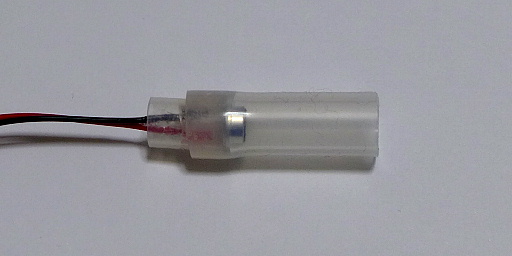

次にカナル型イヤホンの測定治具をFig.5に示します。

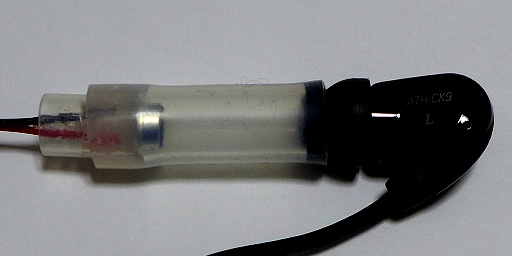

内径7mmのシリコンチューブを使っています。マイクの先端からチューブの端までの長さを21mmにしています。このシリコンチューブにカナル型イヤホンのイヤーチップの先端をFig.6のように挿入して測定します。

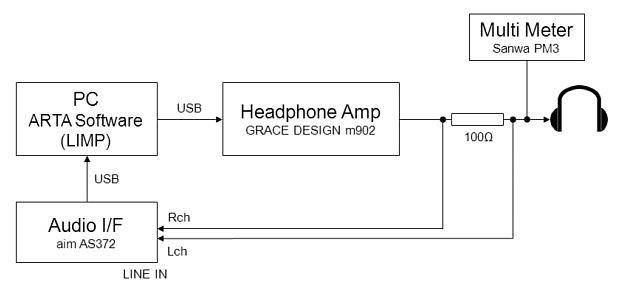

インピーダンス特性はARTA SoftwareのLIMPというソフトを使用します。 100Ωの抵抗を直列に接続し，その両端の電圧が測れるようにオーディオI/FのLINE INに入力します。
